Vallado Easy Barrier KRT

Protección perimetral muy cerca de la máquina, donde el espacio es reducido

Instalación a solo 20 mm de la zona de peligro

Certificación de producto EN ISO 14120 por TÜV SÜD

Sistema modular compatible con toda la gama Easy Barrier

Cuanto más abierta es la malla de un vallado, más lejos de la máquina hay que colocarlo para que nadie pueda alcanzar la zona peligrosa con la mano. En plantas con poco espacio, en líneas muy compactas o junto a pasillos estrechos, esa distancia puede ser un problema. El panel KRT, con una malla de solo 8 × 41 mm y varilla de Ø 3 mm, permite instalar el vallado a solo 20 mm de la zona de peligro.

Forma parte del sistema modular Easy Barrier, por lo que comparte postes, puertas, cierres y accesorios con el resto de la gama, y se puede combinar con paneles de malla 40 × 40 mm solo en las zonas donde es necesario acercar el vallado. Los paneles se unen a los postes con el sistema de ensamblaje patentado sKatto, un sistema de fijación permanente conforme a la Directiva de Máquinas, que ofrece una elevada estabilidad incluso sobre suelos irregulares.

Características técnicas

Paneles de malla

• Malla: electrosoldada, con reticulado de 8 × 41 mm y varilla de Ø 3 mm
• Distancia mínima a la zona de peligro: 20 mm

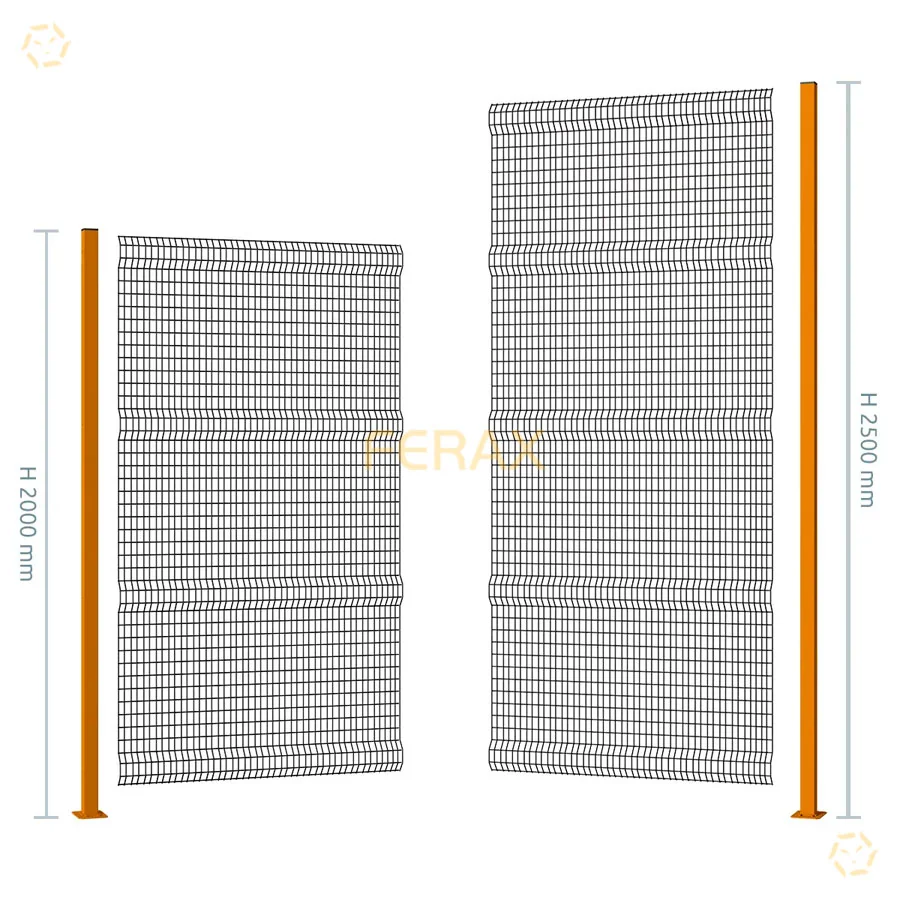

• Alturas del sistema: 2.000 y 2.500 mm
• Anchuras estándar: 928, 1.456 y 1.984 mm
• Anchuras especiales: bajo pedido, en pasos de 11 mm
• Ensamblaje: sistema patentado sKatto, con clip 111 Evo y tornillo
• Marco: paneles sin marco, con rejilla de corte fácil para ajuste, sin perder rigidez
• Combinación: compatible con los paneles de malla 40 × 40 mm, chapa metálica y policarbonato de la gama Easy Barrier

Configuración estándar del sistema

Postes

• Sección: tubo cuadrado de 50 × 50 mm o 80 × 80 mm
• Alturas poste 50 × 50: 2.000 mm (poste estándar) y 2.500 mm (poste específico KRT)
• Alturas poste 80 × 80: 2.000, 2.500 y 3.000 mm
• Placa base poste 50 × 50: 150 × 50 mm, 6 taladros de Ø 11 mm
• Placa base poste 80 × 80: 180 × 180 mm, 4 taladros de Ø 11 mm y 4 de Ø 9 mm
• Anclaje: tornillería M10 × 90 incluida

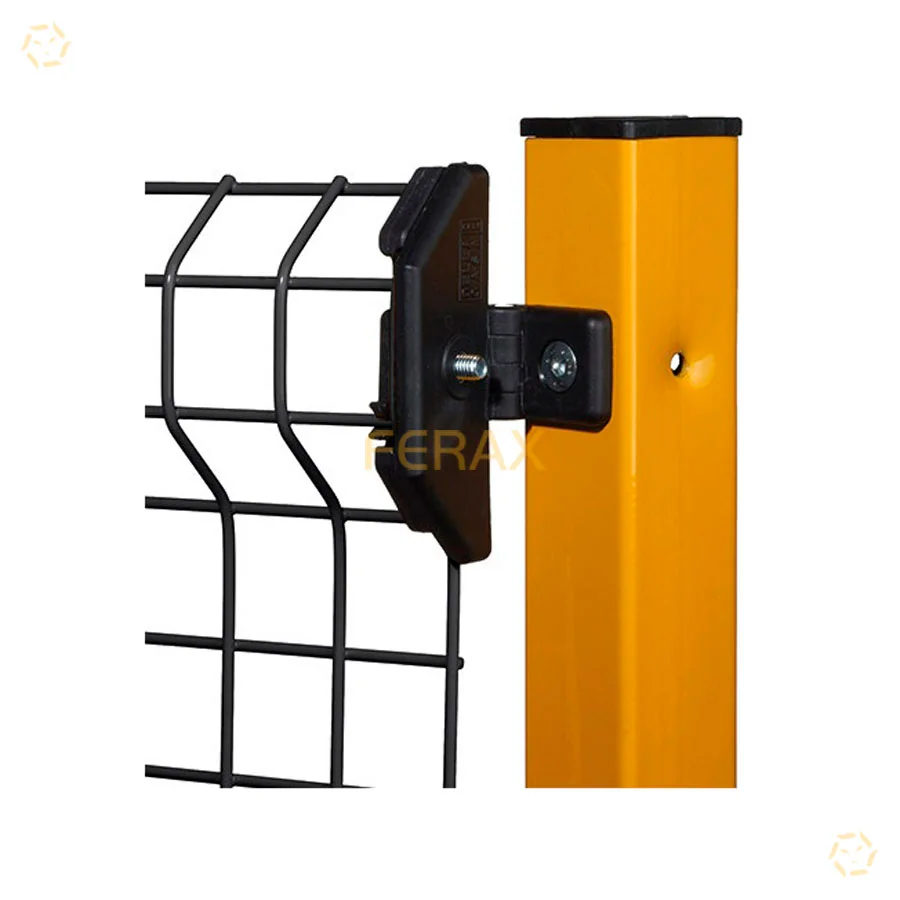

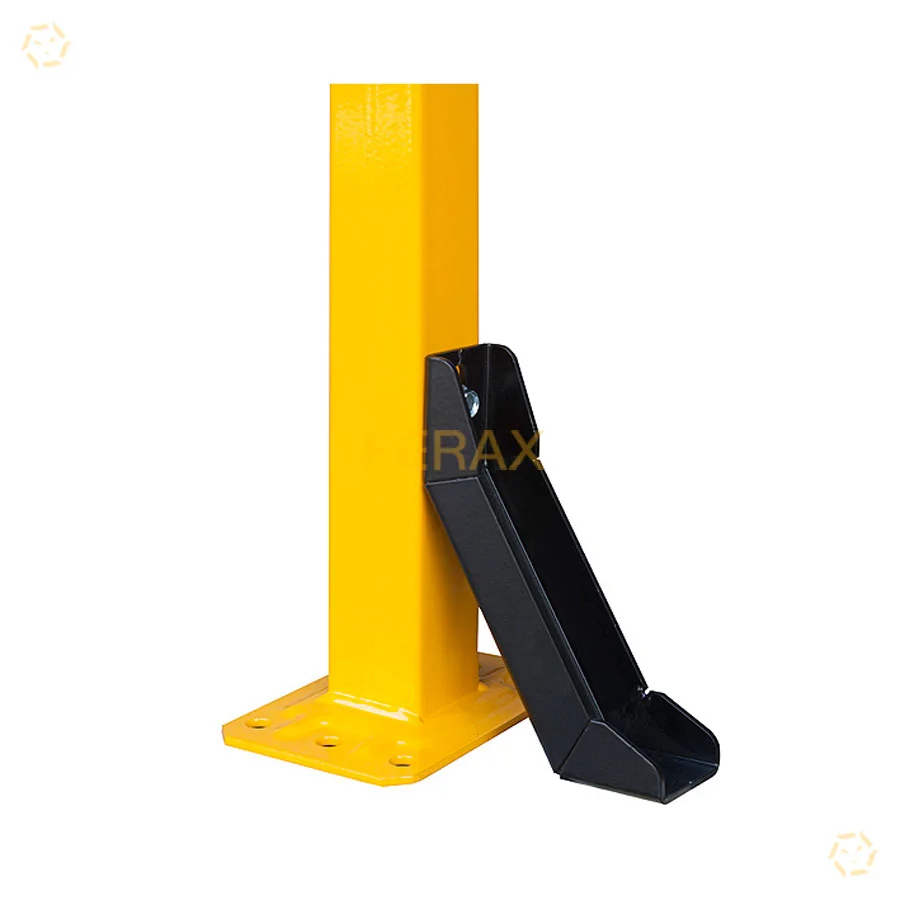

• Accesorios: pie telescópico, refuerzo para poste, tapa superior, clips especiales panel/poste para ángulo variable y calza

Puertas batientes

• Espacio de paso puerta simple: 794, 1.014, 1.234 y 1.542 mm
• Espacio de paso puerta doble: 1.582, 2.022, 2.462 y 3.078 mm
• Altura: 2.000 y 2.500 mm
• Sistema: puertas Mekkano, ensambladas con uniones atornilladas y tan sólidas como una puerta soldada
• Apertura: sentido reversible con facilidad; hacia el interior bajo pedido
• Otras opciones: con o sin dintel desmontable, bisagras reversibles y ancho reducible

Puertas correderas

• Con guía inferior: sistema de rodamiento y guía inferior lateral, dejando el paso libre en la parte inferior y superior (sin dintel); espacio de paso de 1.016 y 1.544 mm
• Con guía superior: ocupan lateralmente el mismo espacio que la anchura de la puerta; espacio de paso de 928, 1.456 y 1.984 mm
• Altura: 2.000 y 2.500 mm
• Puertas dobles: combinando una puerta derecha y una izquierda para duplicar el espacio de paso

Cierres y dispositivos de seguridad

• Cerraduras: variedad de cerraduras disponibles, como cerradura estándar con llave, cierre magnético, cerradura antipánico CE, cerradura de 2 manetas o de maneta y pomo con cilindro y llave, y cierre con llave para puerta corredera
• Bloqueo para mantenimiento: sistema de placa y candado, para puertas batientes y correderas
• Dispositivos de seguridad: posibilidad de integrar dispositivos de seguridad para el control de accesos; las puertas se suministran premontadas y preparadas para su instalación
• Collar MK-BLK: punto de anclaje regulable en altura para botoneras y dispositivos de seguridad, sin necesidad de taladrar el poste

Acabados y colores

• Acero pintado: recubrimiento de pintura en polvo; paneles y postes en negro RAL 9005 o amarillo RAL 1007
• Acero inoxidable AISI 304: paneles y postes en inoxidable, sin pintar (ver Easy Barrier de acero inoxidable)
• Acero galvanizado: paneles y postes galvanizados, sin pintar o pintados en color RAL, bajo pedido
• Colores especiales: otros colores RAL o a partir de una muestra, bajo pedido

Certificación

Toda la gama Easy Barrier cuenta con la certificación de producto EN ISO 14120:2015 emitida por TÜV SÜD y con el marcado UKCA para el Reino Unido.

Normativa y seguridad

Nuestros vallados de seguridad para máquinas están diseñados y fabricados conforme a la normativa europea de seguridad en máquinas:

• Directiva de Máquinas 2006/42/CE: requisitos esenciales de seguridad y salud que deben cumplir las máquinas en la Unión Europea.
• Reglamento (UE) 2023/1230: nuevo Reglamento de Máquinas, que sustituirá a la Directiva a partir del 20 de enero de 2027.
• EN ISO 12100: principios generales de diseño, evaluación y reducción de riesgos.
• EN ISO 14120: requisitos de diseño y construcción de resguardos fijos y móviles.
• EN ISO 13857: distancias de seguridad para impedir que se alcancen las zonas peligrosas.
• EN ISO 14119: dispositivos de enclavamiento asociados a los resguardos, como los de las puertas de acceso.
• EN ISO 13849-1: partes de los sistemas de mando relativas a la seguridad, que determinan el nivel de prestaciones de los enclavamientos.
• EN ISO 10218-2: requisitos de seguridad de los sistemas robotizados, incluido el vallado de las celdas.

Con su malla de 8 × 41 mm, este vallado puede instalarse a una distancia mínima de 20 mm de la zona de peligro, según la EN ISO 13857.

Qué debes tener en cuenta

Elige el KRT cuando necesites colocar el vallado muy cerca de la máquina o aprovechar al máximo el espacio de la planta. Si dispones de al menos 200 mm de separación, el vallado Easy Barrier Klassik, con malla de 40 × 40 mm y más medidas de panel, es una solución más económica; y para instalaciones con requisitos higiénicos existe la versión Easy Barrier de acero inoxidable. Recuerda que, al ser un sistema modular, puedes usar paneles KRT solo en los tramos que lo necesiten.

¿Dónde se instala?

Se utiliza en líneas de producción compactas, máquinas con zonas peligrosas cercanas al perímetro, celdas robotizadas, prensas, cintas transportadoras y paletizadores, y en general en cualquier instalación donde el espacio disponible alrededor de la máquina sea reducido.

Preguntas frecuentes (FAQ)

¿Es obligatorio vallar una máquina?

La normativa de seguridad en máquinas exige impedir el acceso a las zonas peligrosas. El vallado perimetral es una de las medidas más habituales, y su necesidad, su altura y su distancia a la máquina se definen en la evaluación de riesgos según la EN ISO 12100.

¿Por qué el KRT se puede colocar tan cerca de la máquina?

Porque la distancia de seguridad depende de la abertura de la malla, según la EN ISO 13857. Con una malla de 8 × 41 mm, los dedos no pueden alcanzar la zona peligrosa a través del panel, lo que permite instalarlo a solo 20 mm.

¿Se pueden instalar enclavamientos en las puertas?

Sí. Las puertas permiten integrar dispositivos de seguridad para el control de accesos y se suministran premontadas. El tipo de enclavamiento se elige según la EN ISO 14119, y su nivel de prestaciones según la EN ISO 13849-1, a partir de la evaluación de riesgos de la máquina.

¿Se puede combinar con otros paneles Easy Barrier?

Sí. Comparte postes, puertas y accesorios con toda la gama, así que puedes usar paneles KRT solo donde la máquina está más cerca y paneles de malla 40 × 40 mm en el resto del perímetro.

Te asesoramos

Si tienes que vallar una máquina o una línea con poco espacio alrededor, podemos ayudarte a definir el trazado y a decidir en qué tramos conviene el panel KRT.

Cuéntanos cómo es tu instalación y te asesoramos sin compromiso.
