Vallado Easy Barrier

Vallado de seguridad para máquinas, líneas automatizadas y almacenes

Sistema modular de protección perimetral

Certificación de producto EN ISO 14120 por TÜV SÜD

Acero pintado, acero galvanizado y acero inoxidable AISI 304

Una máquina en marcha, una celda robotizada o una zona de almacén automatizada necesitan un perímetro que impida el acceso de las personas a las zonas peligrosas. Easy Barrier es un sistema modular de vallado de seguridad que combina robustez, montaje rápido y un diseño cuidado, y que se adapta con facilidad a los cambios de proyecto durante la instalación.

Su panel de malla de 40 × 40 mm, sin marco, es la base del sistema. Los paneles se unen a los postes con el sistema de ensamblaje patentado sKatto, un sistema de fijación permanente conforme a la Directiva de Máquinas, que ofrece una elevada estabilidad incluso sobre suelos irregulares. Toda la gama cuenta con la certificación de producto EN ISO 14120 emitida por TÜV SÜD.

Características técnicas

Paneles de malla

• Malla: electrosoldada, con reticulado de 40 × 40 mm y varilla de Ø 4 mm
• Pliegues: pliegues controlados de la malla que facilitan el ensamblaje con los postes y aportan mayor robustez al sistema
• Marco: paneles sin marco, con rejilla de corte fácil para ajuste, sin perder rigidez
• Alturas del sistema: 1.400, 2.000 y 2.500 mm (paneles de 1.300, 1.890 y 2.385 mm)
• Anchuras estándar: 224, 444, 708, 928, 1.148, 1.456, 1.984 y 2.512 mm (hasta 1.984 mm en altura 2.500)
• Anchuras especiales: bajo pedido, en pasos de 44 mm
• Ensamblaje: sistema patentado sKatto, con clip 111 y tornillo
• Unión panel/poste: 4 clips (H 2.000) y 5 clips (H 2.500) por costado, para una mayor estabilidad y rigidez
• Otros paneles: chapa metálica y policarbonato, combinables en el mismo vallado

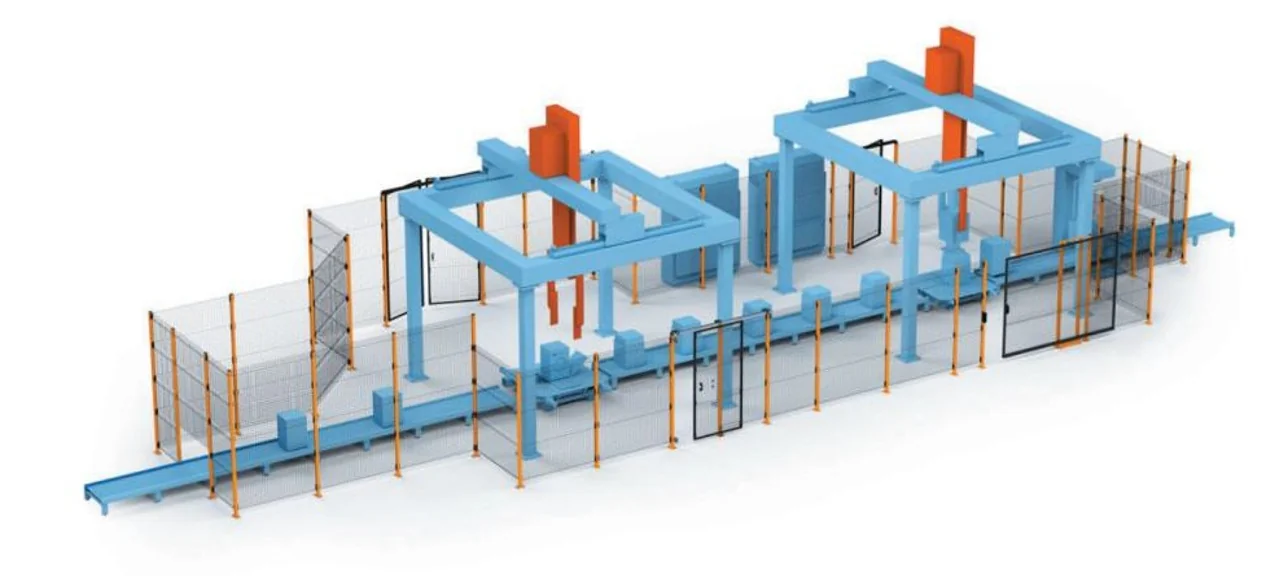

Configuración estándar del sistema

Postes

• Sección: tubo cuadrado de 50 × 50 mm o 80 × 80 mm
• Alturas poste 50 × 50: 1.410, 2.000 y 2.500 mm
• Alturas poste 80 × 80: 2.000, 2.500 y 3.000 mm
• Placa base poste 50 × 50: 150 × 50 mm, 6 taladros de Ø 11 mm
• Placa base poste 80 × 80: 180 × 180 mm, 4 taladros de Ø 11 mm y 4 de Ø 9 mm
• Anclaje: tornillería M10 × 90 incluida
• Accesorios: pie telescópico, refuerzo para poste, tapa superior, clips especiales panel/poste para ángulo variable y calza

Puertas batientes

• Sistema: puertas Mekkano, ensambladas con uniones atornilladas y tan sólidas como una puerta soldada
• Espacio de paso puerta simple: 794, 1.014, 1.234 y 1.542 mm
• Espacio de paso puerta doble: 1.582, 2.022, 2.462 y 3.078 mm
• Altura: 2.000 y 2.500 mm (también 1.400 mm sin dintel)
• Apertura: sentido reversible con facilidad; hacia el interior bajo pedido
• Otras opciones: con o sin dintel desmontable, bisagras reversibles y ancho reducible

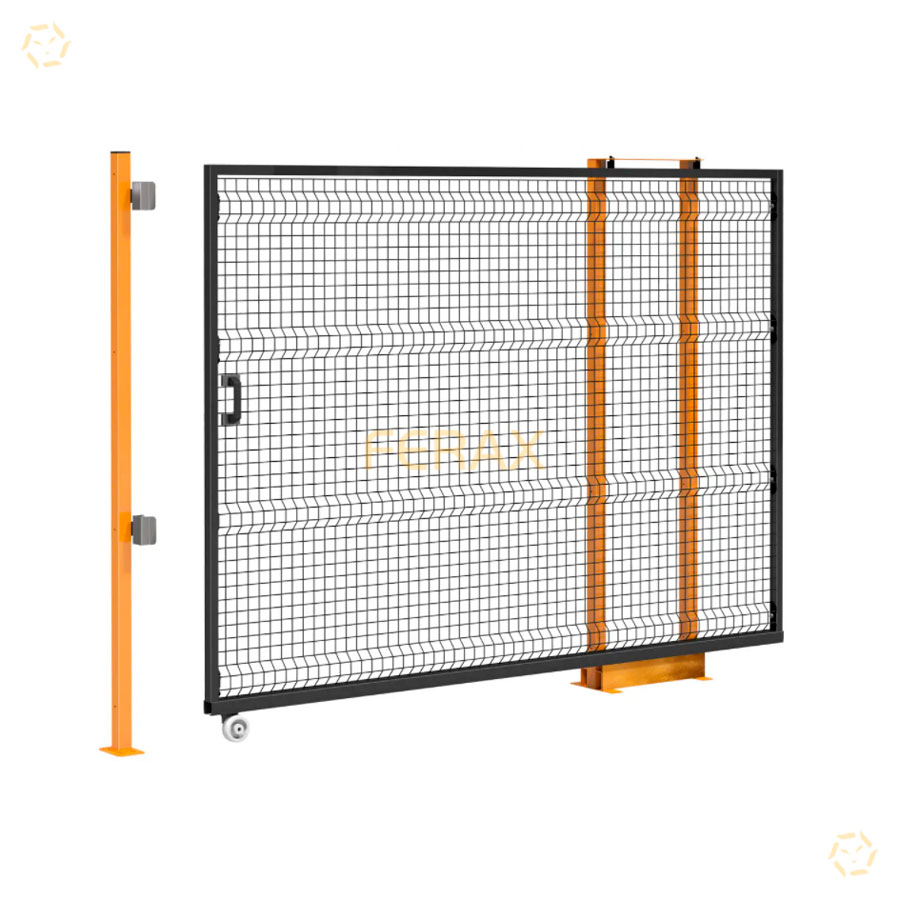

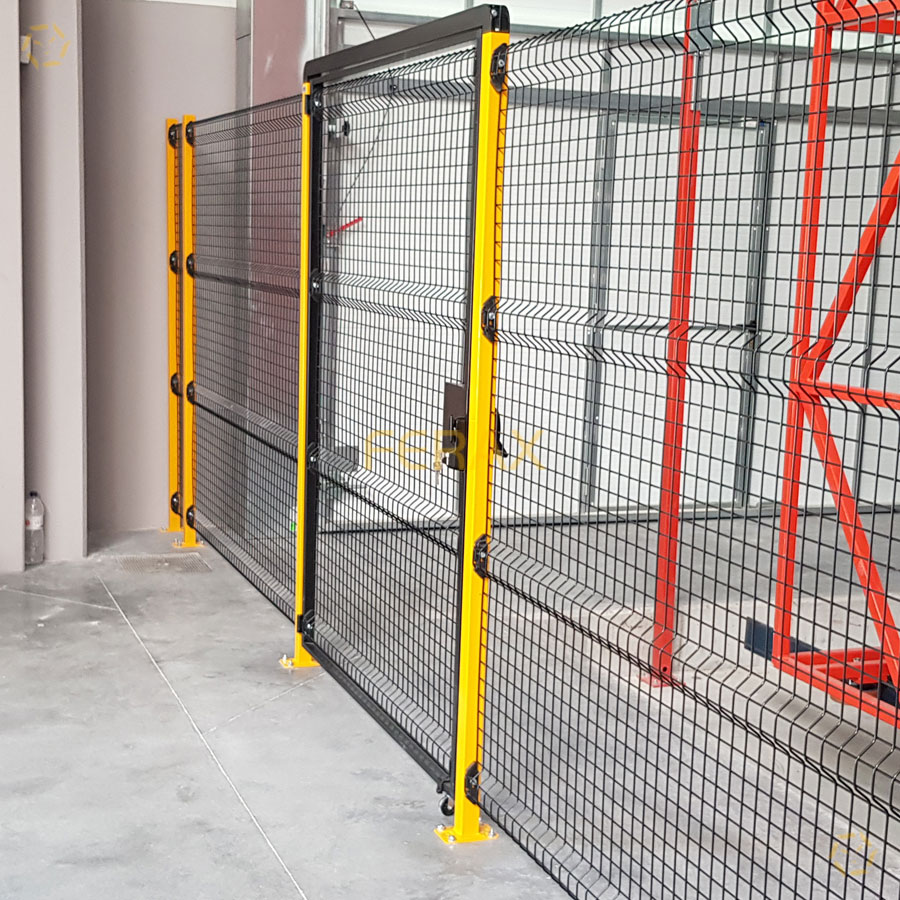

Puertas correderas

• Con guía inferior: sistema de rodamiento y guía inferior lateral, dejando el paso libre en la parte inferior y superior (sin dintel); espacio de paso de 1.016, 1.544 y 1.940 mm
• Con guía superior: ocupan lateralmente el mismo espacio que la anchura de la puerta; espacio de paso de 708 a 2.512 mm
• Altura: 2.000 y 2.500 mm
• Puertas dobles: combinando una puerta derecha y una izquierda para duplicar el paso

Cierres y dispositivos de seguridad

• Cerraduras: variedad de cerraduras disponibles, como cerradura estándar con llave, cierre magnético, cerradura antipánico CE, cerradura de 2 manetas o de maneta y pomo con cilindro y llave, y cierre con llave para puerta corredera
• Bloqueo para mantenimiento: sistema de placa y candado, para puertas batientes y correderas
• Dispositivos de seguridad: posibilidad de integrar dispositivos de seguridad para el control de accesos; las puertas se suministran premontadas y preparadas para su instalación
• Collar MK-BLK: punto de anclaje regulable en altura para botoneras y dispositivos de seguridad, sin necesidad de taladrar el poste

Acabados y colores

• Acero pintado: recubrimiento de pintura en polvo; paneles y postes en negro RAL 9005 o amarillo RAL 1007
• Acero inoxidable AISI 304: paneles y postes en inoxidable, sin pintar (ver Easy Barrier de acero inoxidable)
• Acero galvanizado: paneles y postes galvanizados, sin pintar o pintados en color RAL, bajo pedido
• Colores especiales: otros colores RAL o a partir de una muestra, bajo pedido

Ensayos de impacto

El sistema Easy Barrier ha superado los ensayos de impacto con péndulo que establece la EN ISO 14120. En el ensayo desde el interior del vallado, con un cuerpo rígido, el conjunto soportó una energía de impacto de 374 J, y en el ensayo desde el exterior, con un cuerpo blando, de 412 J. Toda la gama cuenta con la certificación de producto EN ISO 14120:2015 emitida por TÜV SÜD y con el marcado UKCA para el Reino Unido.

Normativa y seguridad

Nuestros vallados de seguridad para máquinas están diseñados y fabricados conforme a la normativa europea de seguridad en máquinas:

• Directiva de Máquinas 2006/42/CE: requisitos esenciales de seguridad y salud que deben cumplir las máquinas en la Unión Europea.
• Reglamento (UE) 2023/1230: nuevo Reglamento de Máquinas, que sustituirá a la Directiva a partir del 20 de enero de 2027.
• EN ISO 12100: principios generales de diseño, evaluación y reducción de riesgos.
• EN ISO 14120: requisitos de diseño y construcción de resguardos fijos y móviles.
• EN ISO 13857: distancias de seguridad para impedir que se alcancen las zonas peligrosas.
• EN ISO 14119: dispositivos de enclavamiento asociados a los resguardos, como los de las puertas de acceso.
• EN ISO 13849-1: partes de los sistemas de mando relativas a la seguridad, que determinan el nivel de prestaciones de los enclavamientos.
• EN ISO 10218-2: requisitos de seguridad de los sistemas robotizados, incluido el vallado de las celdas.

Con su malla de 40 × 40 mm, este vallado puede instalarse a una distancia mínima de 200 mm de la zona de peligro, según la EN ISO 13857.

Qué debes tener en cuenta

Easy Barrier Klassik ofrece un buen equilibrio entre robustez, rapidez de montaje y modularidad, y sus paneles de hasta 2.512 mm reducen el número de postes en perímetros largos. Por su malla de 40 × 40 mm, debe colocarse al menos a 200 mm de la zona de peligro; si necesitas acercar el vallado a la máquina, el Easy Barrier KRT permite instalarlo a solo 20 mm. Para instalaciones con requisitos higiénicos, existe la versión Easy Barrier de acero inoxidable AISI 304, que se suministra sin pintar.

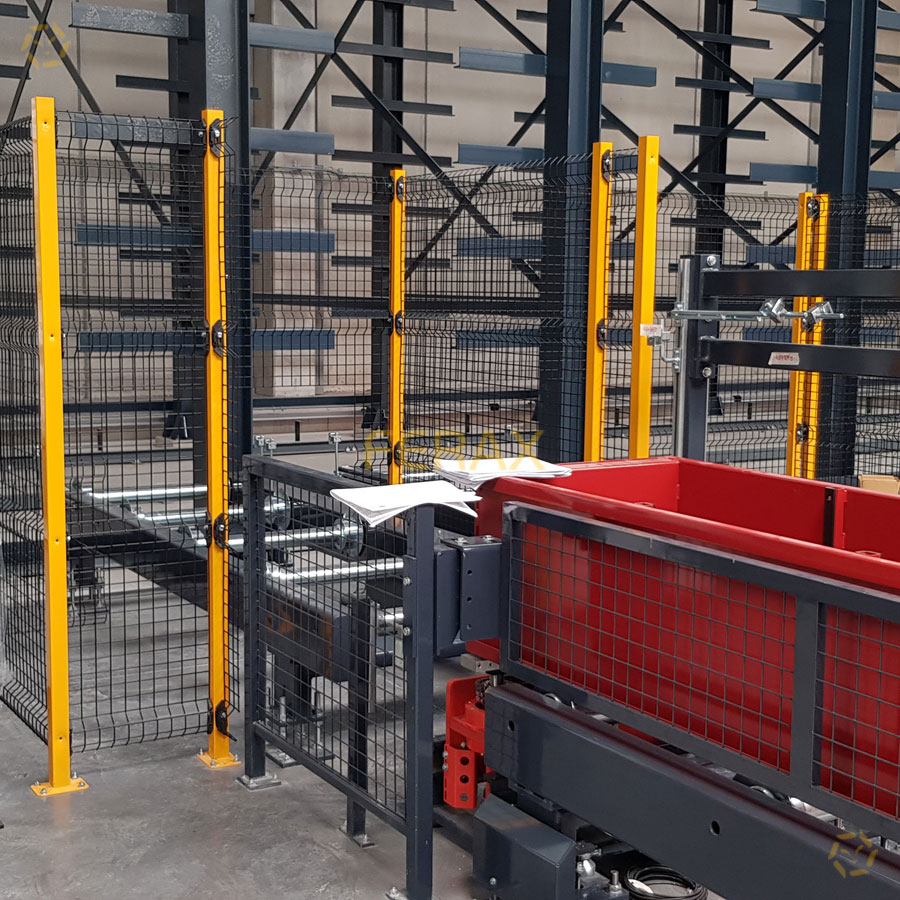

¿Dónde se instala?

Se utiliza en automatización industrial (packaging, líneas de proceso, cintas transportadoras, paletizadores, alimentación y bebidas, o procesado de madera y granito), en la protección de máquinas como robots de soldadura, prensas o áreas de manipulación automática de piezas, en celdas robotizadas y en almacenes automatizados. La versión de acero inoxidable es adecuada para la industria alimentaria, química y farmacéutica.

Preguntas frecuentes (FAQ)

¿Es obligatorio vallar una máquina?

La normativa de seguridad en máquinas exige impedir el acceso a las zonas peligrosas. El vallado perimetral es una de las medidas más habituales, y su necesidad, su altura y su distancia a la máquina se definen en la evaluación de riesgos según la EN ISO 12100.

¿A qué distancia de la máquina se coloca el vallado?

Depende de la abertura de la malla y de la altura del vallado, según la EN ISO 13857. Con la malla de 40 × 40 mm de este sistema, la distancia mínima a la zona de peligro es de 200 mm.

¿Se pueden instalar enclavamientos en las puertas?

Sí. Las puertas permiten integrar dispositivos de seguridad para el control de accesos y se suministran premontadas. El tipo de enclavamiento se elige según la EN ISO 14119, y su nivel de prestaciones según la EN ISO 13849-1, a partir de la evaluación de riesgos de la máquina.

¿Se puede fabricar a medida?

Sí. Además de las medidas estándar, los paneles se fabrican en anchuras especiales en pasos de 44 mm y, en las versiones pintada y galvanizada, en otros colores RAL o a partir de una muestra.

Te asesoramos

Si estás planificando el cerramiento de una o varias máquinas, de una línea automatizada o de un almacén, podemos ayudarte a definir el trazado, las alturas, las puertas y los dispositivos de seguridad.

Cuéntanos cómo es tu instalación y te asesoramos sin compromiso.
